南昌大学谈利承和陈义旺Nat Energy:通过有机铯盐实现α-FA-Cs钙钛矿太阳能电池中Cs⁺的可控掺入,认证效率达26.61%
两步法制备甲脒-铯金属卤化物钙钛矿（FA₁₋ₓCsₓPbI₃）能够更好地调控结晶过程，因此更适用于太阳能电池的规模化制造。然而，由于Cs⁺掺入量有限且相变机制尚不明确，形成稳定器件所需的理想α相仍具挑战性。在此，南昌大学谈利承和陈义旺等人设计了一种有机铯盐——4-（二苯基膦基）苯甲酸铯（DPPBCs），以实现高效的Cs掺杂并均匀化阳离子分布，从而获得具有优异相稳定性的高质量钙钛矿薄膜。基于此，通过两步法制备的太阳能电池实现了26.91%的效率（认证效率26.61%）。采用热稳定电荷传输层的器件在85°C、1倍太阳光照射下连续运行1500小时后，仍保持初始效率（23.76%）的95%。本研究揭示了FA₀.₉Cs₀.₁PbI₃的相变路径及相应的过渡态结构，以及Cs⁺驱动钙钛矿晶格稳定的机制。

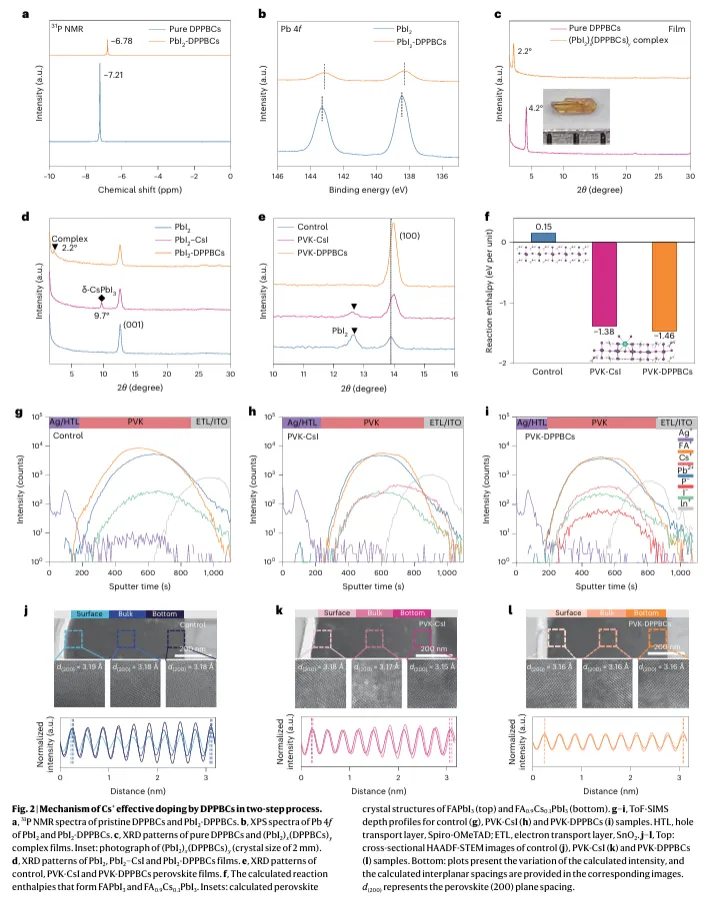

创新性有机铯盐设计：首次合成有机铯盐DPPBCs，其P=O基团与PbI₂形成强配位，有效抑制了δ-CsPbI₃杂相的形成，实现了Cs⁺在两步法工艺中的高效、均匀掺杂，解决了传统CsI掺入困难且分布不均的关键难题。

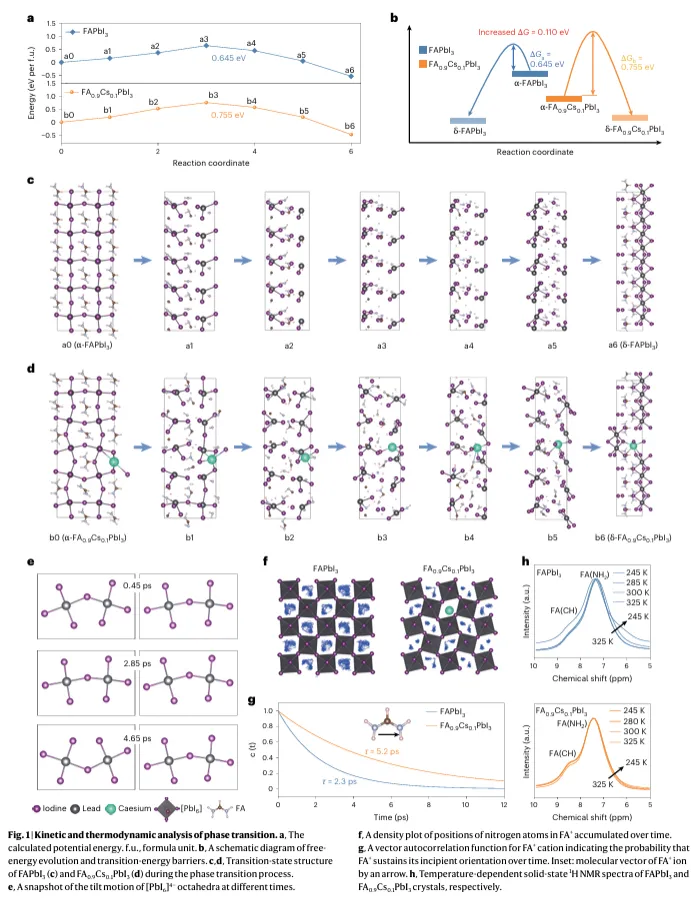

揭示Cs⁺稳定晶格新机制：通过DFT计算和固态核磁共振，首次系统阐明了Cs⁺通过“锁定”[PbI₆]⁴⁻八面体振动、限制FA⁺旋转，将α→δ相变能垒从0.645 eV提升至0.755 eV，从热力学和动力学双重角度揭示了Cs⁺增强钙钛矿相稳定性的本质。

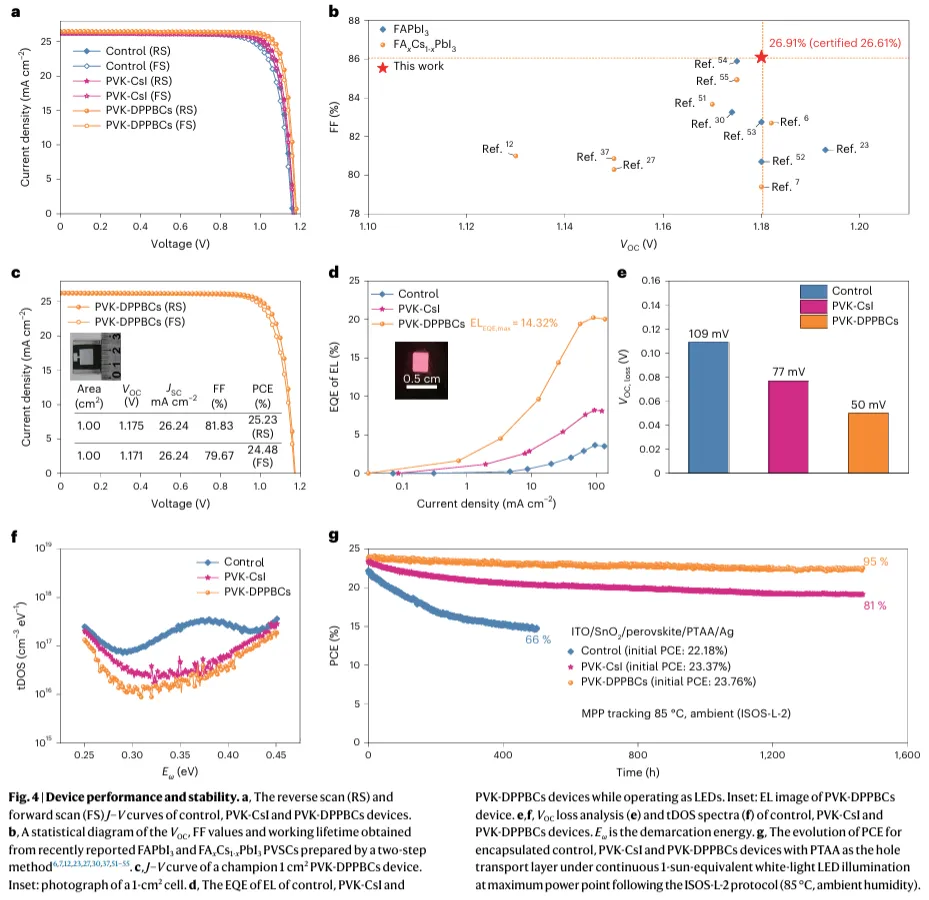

效率与稳定性协同突破：基于DPPBCs的器件实现了26.91% 的冠军效率（认证26.61%），FF高达86.11%，为两步法FA-Cs体系最高之一。采用PTAA替代Spiro-OMeTAD后，器件在85°C、1倍太阳光下连续运行1500小时后仍保持95% 的初始效率，展现出卓越的运行稳定性。
He, J., Guo, Z., Liu, K. et al. Controlled Cs⁺ incorporation through organocaesium salts in α-FA–Cs perovskite solar cells with a certified efficiency of 26.61%. Nat Energy (2026). https://doi.org/10.1038/s41560-026-02016-7
学术交流QQ群
知光谷光伏器件学术QQ群：641345719
钙钛矿产教融合交流@知光谷（微信群）：需添加编辑微信
为加强科研合作，我们为海内外科研人员专门开通了钙钛矿科创合作专业科研交流微信群。加微信群方式：添加编辑微信pvalley2024，备注：姓名-单位-研究方向（无备注请恕不通过），由编辑审核后邀请入群。
