2026年4月10日，南昌大学谈利承、陈义旺团队在《Science Advances》刊发研究成果，针对柔性钙钛矿太阳能电池（PVSCs）长期存在的稳定性与机械耐久性难题取得关键突破，为该技术的商业化应用奠定了重要基础。
柔性钙钛矿太阳能电池因其轻质、可弯曲、低温可加工的独特优势，成为下一代光伏技术的有力候选，在便携式电源、可穿戴电子、建筑光伏及空间技术等领域具有广阔应用前景。然而，源于非均匀A位掺杂引发的面外非均匀应变，以及富碘化铅（PbI₂）表面产生的残余应力，严重限制了其长期稳定性、机械耐久性及产业化进程。

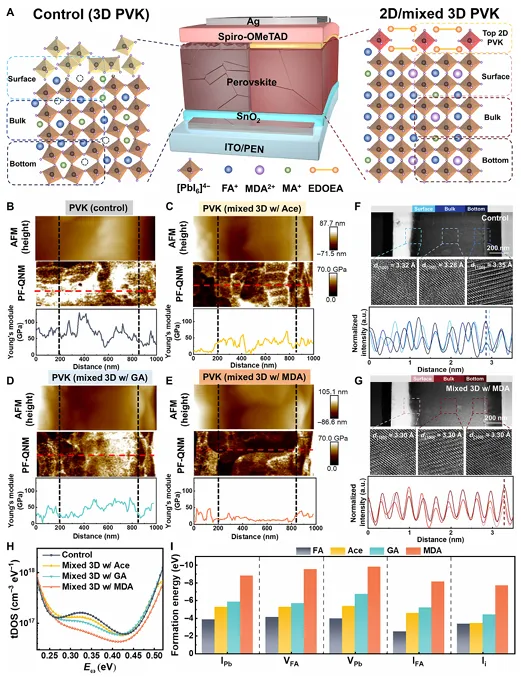

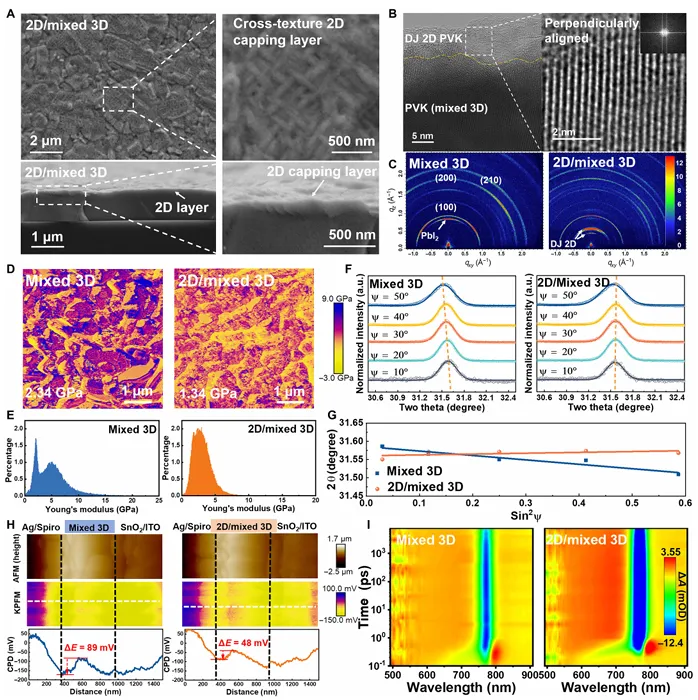

针对上述瓶颈，研究团队采用双重优化策略实现突破：一是通过精准优化A位阳离子掺杂比例，有效降低晶格缺陷密度与微观应变，提升组分均匀性，同时借助先进的面外应变可视化技术，揭示了应变均匀化的关键路径；二是在富PbI₂表面原位形成二维钙钛矿层，该层可有效释放残余应力、促进界面载流子传输，同时显著增强钙钛矿薄膜的机械性能。

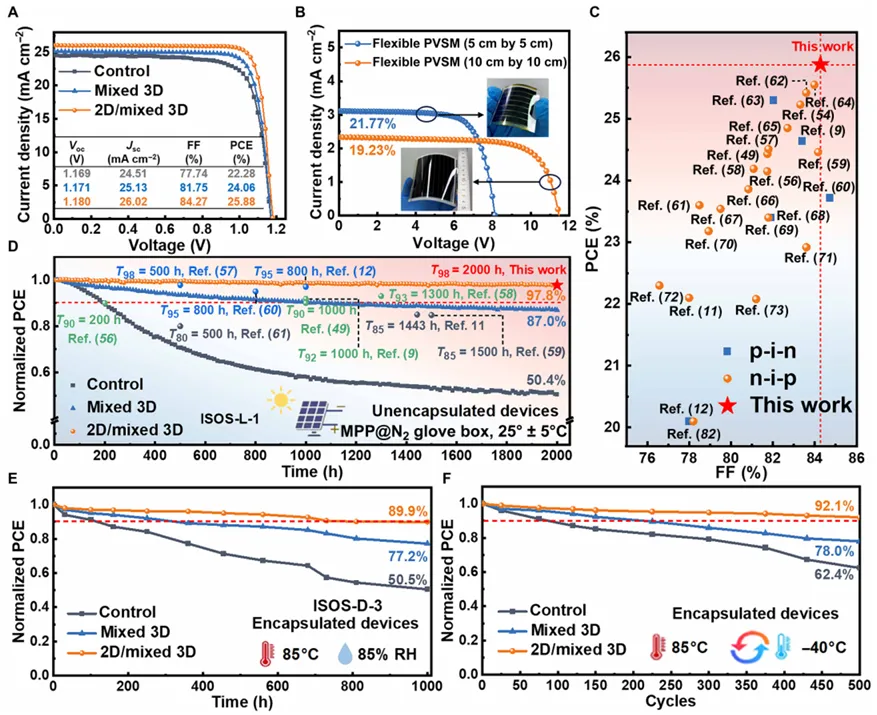

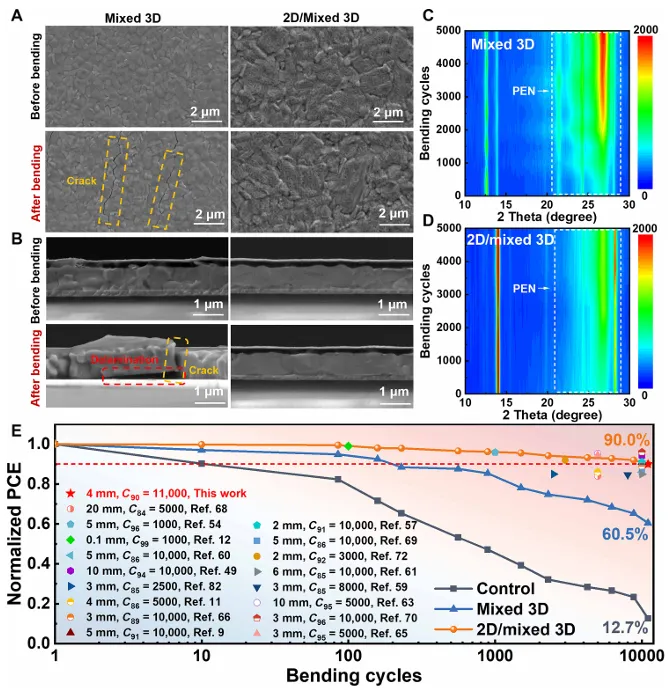

测试结果显示，该策略成效显著：刚性钙钛矿电池最高光电转换效率达26.59%，柔性器件效率达25.88%（第三方认证效率为25.55%）；大面积柔性组件表现优异，25平方厘米模组效率达21.77%，100平方厘米模组效率达19.23%。在稳定性与耐久性方面，未封装的柔性器件经2000小时运行跟踪测试（ISOS-L-1标准）后仍保持初始效率的97.8%，且在湿热、热循环及机械测试中均展现出卓越的耐久性，其中封装器件在85℃/85%相对湿度湿热测试1000小时后保持近90%初始效率，经−40℃至85℃冷热循环500小时后保持92.1%初始效率，11000次弯曲循环后仍能保留90%以上初始效率。
该研究首次系统阐明了A位阳离子掺杂对钙钛矿晶格应变的调控机制，构建了高效稳定的界面工程策略，不仅破解了柔性钙钛矿电池的核心技术瓶颈，更为其商业化落地提供了关键的理论支撑与技术路径。
消息来源：https://www.science.org/doi/10.1126/sciadv.aec3238西安浴日光能科技有限公司
电 话：029-81101199
邮 箱：marketing@yurisolar.com地 址：陕西省西安市秦创原陕西物联网产业基地C区2号楼本微信公众号“钙钛矿材料和器件”所发表内容转载时会注明来源，版权归原出处所有（无法查证版权的或未注明出处的均来源于网络搜集）。转载内容（视频、文章、广告等）只以信息传播为目的，仅供参考，不代表本公众号认同其观点和立场也不作为投资意见及建议。内容的真实性、准确性和合法性由原作者负责。如涉及侵权，请联系删除，此转载不作为商业用途。
