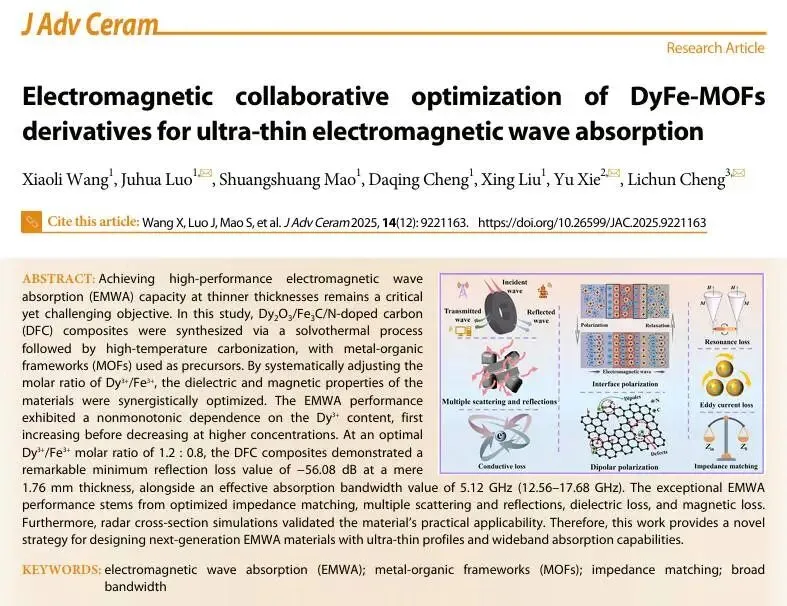

盐城工学院/桂林电子科技大学/南昌航空大学:超薄DyFe-MOFs衍生物吸波剂的电磁协同优化

文章亮点

本研究以金属有机框架（MOFs）为前驱体，通过溶剂热法和高温碳化法合成了Dy₂O₃/Fe₃C/N掺杂碳（DFC）复合材料。通过系统调整Dy³⁺/Fe³⁺的摩尔比，协同优化了材料的介电和磁性能。DFC的最小反射损耗（RL_min）值在厚度仅为1.76 mm时达到-56.08 dB，有效吸收带宽（EAB）值高达5.12 GHz（12.56-17.68 GHz）。优异的电磁波吸收性能源于优化的阻抗匹配、多重散射和反射、介电损耗和磁损耗。

此外，Dy³⁺独特的高配位特性在MOFs框架内产生了很强的协同作用，在碳化过程中产生了丰富的非均质界面，促进了界面极化。同时，Dy³⁺的低电负性促进了电子向Fe³⁺位点的高效转移，在维持优化阻抗匹配的同时显著增强介电损耗。引入Dy³⁺与Fe³⁺是实现磁损耗与介电损耗协同的关键策略：Dy³⁺有效增强了材料的介电性能，而Fe³⁺则提高了其磁性能。二者结合优化了材料与自由空间之间的阻抗匹配，减少了电磁波在材料表面的反射，促进了吸收。所制备的复合材料同时结合了Dy₂O₃的介电损耗、Fe₃C的磁损耗以及氮掺杂碳（NC）的导电损耗。这种多机制协同作用使复合材料实现了宽频高效吸收。NC作为介电材料不仅贡献导电损耗，还有助于改善阻抗匹配，进一步减少电磁波反射，提高吸收效率。雷达截面（RCS）模拟进一步表明，在0°的探测角度下，与完美导电层相比，DFC的最大RCS值降低了17.96 dB m²，进一步证实了实际应用价值。

因此，本研究为设计兼具薄厚度、宽频带与强衰减特性的电磁波吸收材料提供了重要参考。

作者及研究团队简介

汪小莉（第一作者），盐城工学院材料科学与工程学院硕士研究生，研究方向为电磁波吸收材料。

罗驹华（通讯作者），盐城工学院教授，博导。一直从事电磁波吸收材料领域的研究工作。

成丽春（通讯作者），桂林电子科技大学材料科学与工程学院副教授，硕导。一直从事电磁波吸收材料领域的研究工作。

谢宇（通讯作者），教授，南昌航空大学环境与化学工程学院博导。主要从事环境能源材料化学领域的研究工作。

第五届先进陶瓷高峰论坛

向JAC投稿的一些注意事项

仙桃两刊新版中文官网正式上线

敬请收藏“仙桃”两刊分类目录

仙桃两刊正在着力打造以编委会、博士审稿团、先进陶瓷联谊会为基础的多层次“朋友圈”，不断扩大读者群，并从中形成一个优质的作者群。愿意加入本刊先进陶瓷联谊会的朋友请随时在期刊中文网站 (https://www.th-jac.com) 上注册。

先进陶瓷联谊会会员如果愿意加入本刊的微信交流群，请随时联系本刊执行主编龚江宏 (微信号：13801256332)。愿意加入本刊博士审稿团的朋友请在注册成为先进陶瓷联谊会会员之后随时联系本刊执行主编龚江宏 (微信号：13801256332)。

建议作者投稿前阅读JAC版面费优惠条例 (https://www.th-jac.com/site-article-view/t6kwbkd4239wueq)，认领引文，并确定会员级别。

《先进陶瓷（英文）》于2012年创刊，清华大学主办，清华大学出版社出版，清华大学新型陶瓷材料全国重点实验室提供学术支持。该刊主要发表先进陶瓷领域的高质量原创性研究和综述类学术论文，涉及先进陶瓷的制备、结构表征、性能评价的各个细节，尤其侧重新材料研制和先进陶瓷基础科学研究等重要方面，致力于在世界先进陶瓷领域搭建学术交流平台，引领和促进先进陶瓷学科的发展。

期刊主页：https://www.sciopen.com/journal/2226-4108

投稿地址：https://mc03.manuscriptcentral.com/jacer
