『碘基文献速览』南昌航空大学研究团队&湖南大学梁宵教授‌JES:一步活化制备N/O共掺杂碳实现锌-碘电池中碘的限域-转化协同调控

第一作者：Jianting Yu

通讯作者：Cailing Liu、Hongbo Huang、梁宵

通讯单位：南昌航空大学、湖南大学

DOI：10.1016/j.est.2026.121202

【核心内容】

     水系锌碘（Zn–I₂）电池因其本征安全性高、资源丰富、环境友好及理论能量密度可观等优势，在面向碳中和目标的大规模可持续储能系统中具有重要战略价值。然而，其实际应用仍受限于两大关键科学问题：一是多碘化物（I₃⁻/I₅⁻）在正负极间的不可逆迁移所引发的穿梭效应，导致活性碘损失与库仑效率持续衰减；二是碘正极固有的低电子/离子电导率及缓慢的I₂/I⁻氧化还原动力学，制约倍率性能与循环寿命。为协同解决上述瓶颈，南昌航空大学Cailing Liu、Hongbo Huang团队&湖南大学梁宵教授以苯并咪唑为双功能前驱体（兼具氮源与碳骨架构建能力），通过高效、可控的一锅式KOH活化工艺，成功制备出系列氮氧共掺杂分级多孔碳材料（KNOC-x，x = 1, 2, 3）。其中，优化样品KNOC-2展现出2486 m² g⁻¹的超高比表面积、以微孔为主（微孔率78.5%）且贯通性良好的分级孔结构，以及高达9.3 at.%的总杂原子掺杂量（N:O ≈ 2.1:1）。该结构不仅通过微孔物理限域与表面含氧/氮官能团化学锚定双重机制高效捕获碘物种，更借助N/O协同电子调制效应显著降低I₂/I⁻反应能垒，从而同步实现碘的“限域-转化”协同调控。电化学测试表明，基于KNOC-2/I₂正极的Zn–I₂电池在2 A g⁻¹高电流密度下稳定运行10000次后，仍保持144.2 mAh g⁻¹的放电比容量，对应每循环容量衰减率仅为0.00269%，远优于同类报道；在0.5 A g⁻¹下，初始放电比容量达198.6 mAh g⁻¹，能量效率维持在82.4%以上。本工作不仅确立了一种原料易得、工艺简洁、可放大的杂原子共掺杂碳材料制备范式，更从“前驱体分子设计—活化过程调控—孔道/掺杂协同构效关系—电化学响应”全链条角度，为发展兼具高利用率、快反应动力学与超长循环稳定性的锌-碘电池正极材料提供了系统性解决方案。其相关成果以题为“One-step activation towards N/O-co-doped carbon for iodine confinement-conversion in Zn-I₂ batteries”在国际知名期刊《Journal of Energy Storage》上发表。

【图文简介】

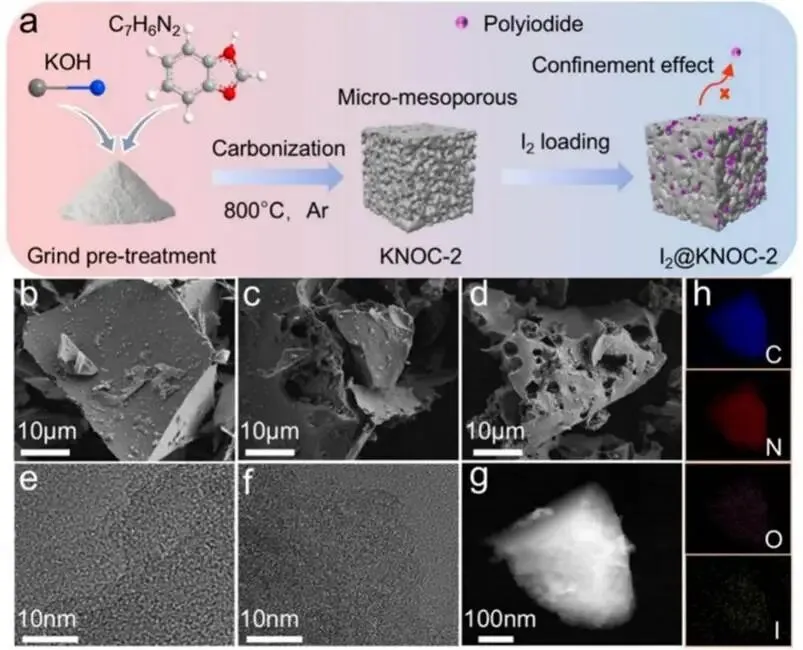

图1. KOH活化制备氮氧共掺杂分级多孔碳及其碘限域机制

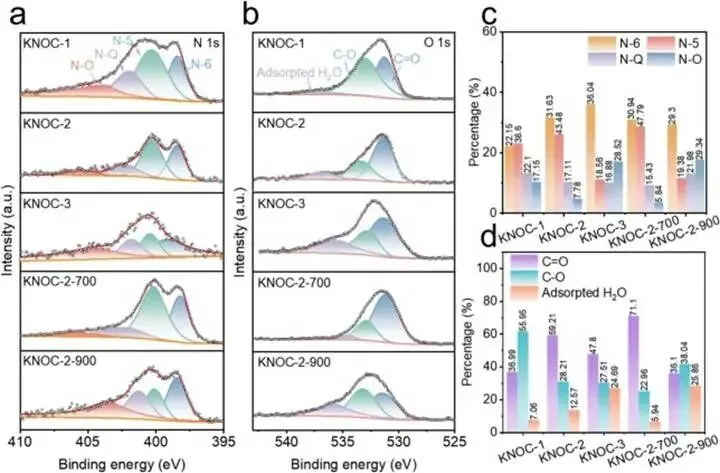

图2. 合成条件对碳材料表面化学性质的影响

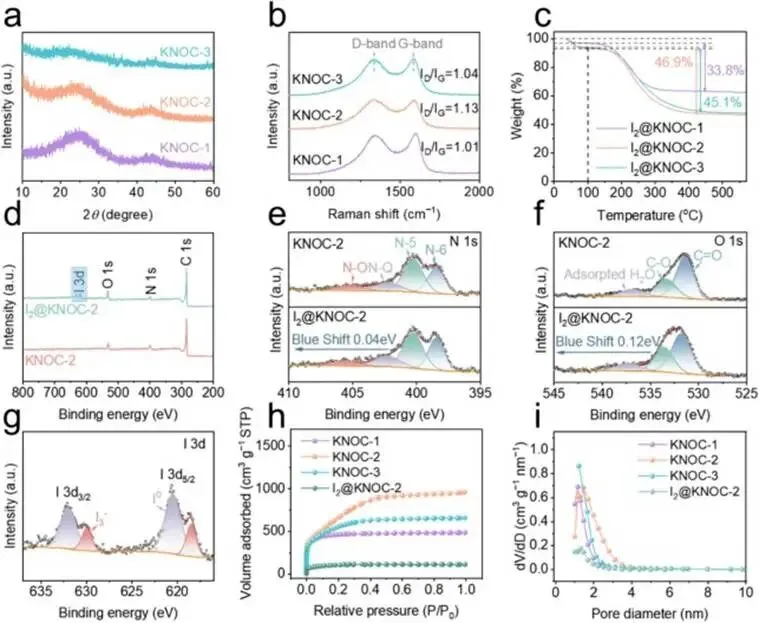

图3. KNOC-x材料的结构缺陷、表面化学及碘负载性能表征

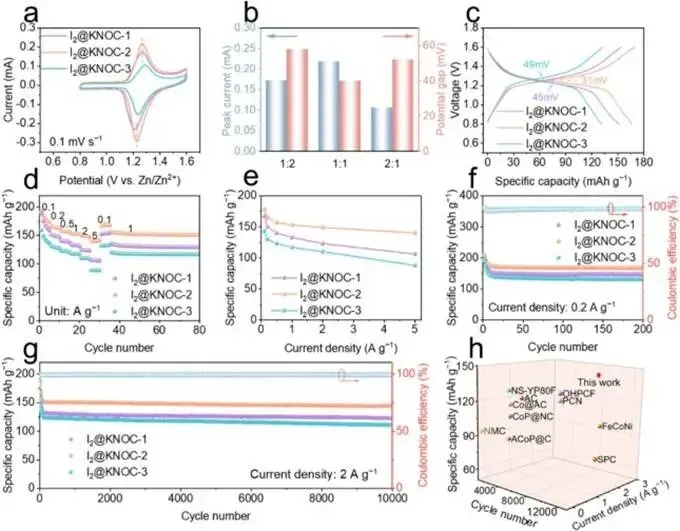

图4. Zn-I₂电池的电化学性能测试

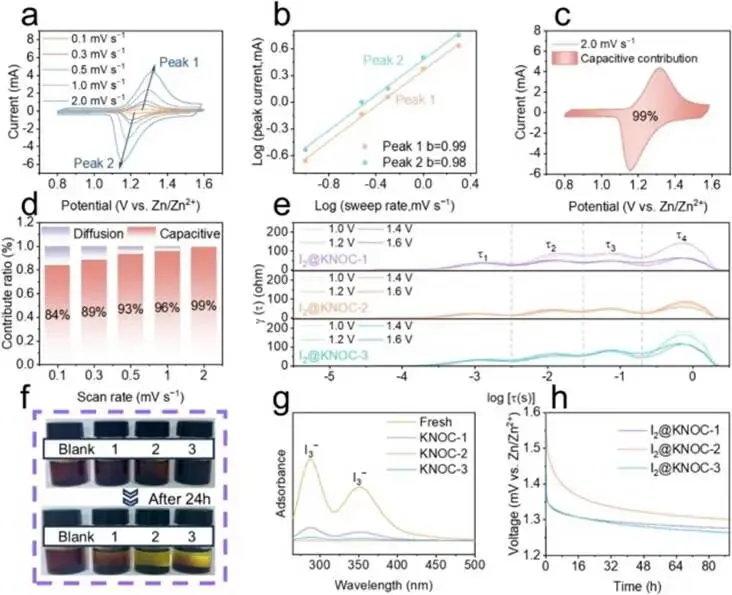

图5. Zn-I₂电池动力学分析

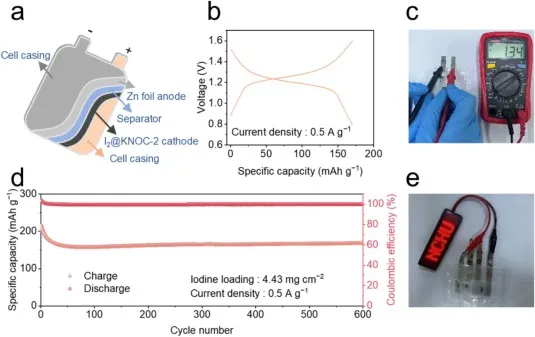

图6. 软包电池器件级验证与实际应用潜力

【结论】

     综上所述，本研究以苯并咪唑（BZI）为单一碳源与杂原子前驱体，采用简便、可控的一锅式KOH活化法成功构建了氮氧共掺杂分级多孔碳材料（KNOC-2），并将其确立为高性能碘正极载体。通过系统调控KOH/BZI质量比及碳化温度，实现了对材料比表面积、孔径分布（微孔/介孔协同构型）及N/O杂原子种类与含量的精准调控，从而在物理限域与化学锚定两个维度协同强化碘物种的捕获能力，并显著提升多碘化物转化反应动力学。优化所得KNOC-2兼具高比表面积（>1500 m² g⁻¹）与均衡的微/介孔分级结构，不仅提供了丰富的吸附位点，更保障了电解质浸润性与离子传输通路，因而展现出优异的多碘化物吸附容量与快速界面反应动力学。电化学性能验证表明：I₂@KNOC-2//Zn扣式电池在2 A g⁻¹高倍率下稳定循环10,000圈后，仍可输出144.2 mAh g⁻¹的可逆比容量，平均库仑效率高达99.8%；所组装的实用化软包电池在0.5 A g⁻¹下循环600次后，放电比容量维持在168.9 mAh g⁻¹，容量保持率达86.8%。深入的机理研究表明，其高性能源于双重协同机制：一方面，高度发达的微孔网络提供强效物理限域，抑制多碘化物扩散；另一方面，吡啶氮（N-6）、吡咯氮（N-5）及羰基氧（C=O）等活性位点通过卤键（I⋯N/O）与多碘化物形成稳定化学相互作用，实现高效化学锚定。二者协同作用显著抑制了穿梭效应；同时，分级孔道结构与杂原子位点的本征催化活性共同促进了I⁻/I₃⁻/I₅⁻等多碘化物之间的快速可逆转化。本工作提出了一种兼具普适性与可扩展性的材料设计范式——通过同步优化碳基质的孔结构与表面化学，协同调控吸附行为与电化学反应动力学，为高性能水系锌-碘电池的理性开发与工程化应用提供了切实可行的技术路径。

【文献信息】

J. Yu, C. Liu, H. Huang, Z. Yu, S. Luo, M. Xie, D. Ma, F. Zeng, P. Xiong, X. Liang, One-step activation towards N/O-co-doped carbon for iodine confinement-conversion in Zn-I₂ batteries.

Journal of Energy Storage 2026, 154: 121202

https://doi.org/10.1016/j.est.2026.121202

【特别声明】

本公众号致力于报道最新的或整理已发表的与卤素储能相关的文献快讯，我们十分欢迎各位科研人员将最新接收或已发表的作品投稿至本公众号，同行可以更快更全面的了解作品，提升文章的认知度。

     公众号仅限学术交流，文中字句仅代表个人阅读后理解，详细内容请参照原文！本公众号发布的内容如有报道错误或侵权，请尽快私信联系我们，我们会立即做出修正或删除处理。

     感谢各位读者的支持与宣传，同时欢迎广大科研人员投稿与合作，具体事宜可以添加QQ（号码为：3281181611），也可发送邮件至halogenbattery@qq.com，我们将在第—时间回复您！
