这是一段非常标准的学术论文摘要，讲的是通过提高材料的介电常数来改善有机太阳能电池性能的研究。帮你翻译成中文如下：非富勒烯受体（NFAs）的介电常数（εr）是有机太阳能电池（OSCs）中的一个关键参数，它显著影响着激子解离效率和电荷复合动力学。然而，目前最先进的非富勒烯受体通常表现出相对较低的介电常数（εr ≈ 3–5），这会因为导致严重的复合损失而从根本上限制器件的性能。
有鉴于此，长春师范大学张有地&南昌大学陈义旺&上交刘峰&苏大李永舫院团队报道了一种通过将L8-BO上的支链烷基替换为二甲醚单元而合成的新型客体受体材料——L8-BO-FO，其展现出高达7.41的εr值，明显优于L8-BO的4.57。随后，研究人员将这种高εr的L8-BO-FO引入到PM6:L8-BO体系中，以改善活性层的介电性能。令人振奋的是，这一策略提高了活性层的εr值，加速了激子动力学过程，并有效抑制了非辐射电荷复合。最终，三元有机太阳能电池的能量转换效率（PCE）被提升至21.0%。令人惊喜的是，即使当活性层厚度增加到300纳米时，该三元有机太阳能电池依然保持了19.1%的优异效率。这项工作通过介电工程，为设计具有出色厚度耐受性的高性能有机太阳能电池带来了新的思路，这对于实现有机太阳能电池的高通量和规模化制造至关重要。
🧬 核心机理
这项研究的物理本质是利用高介电常数来优化激子解离和电荷传输的动力学过程。
第一，降低激子束缚能（ Eb）并加速激子解离。

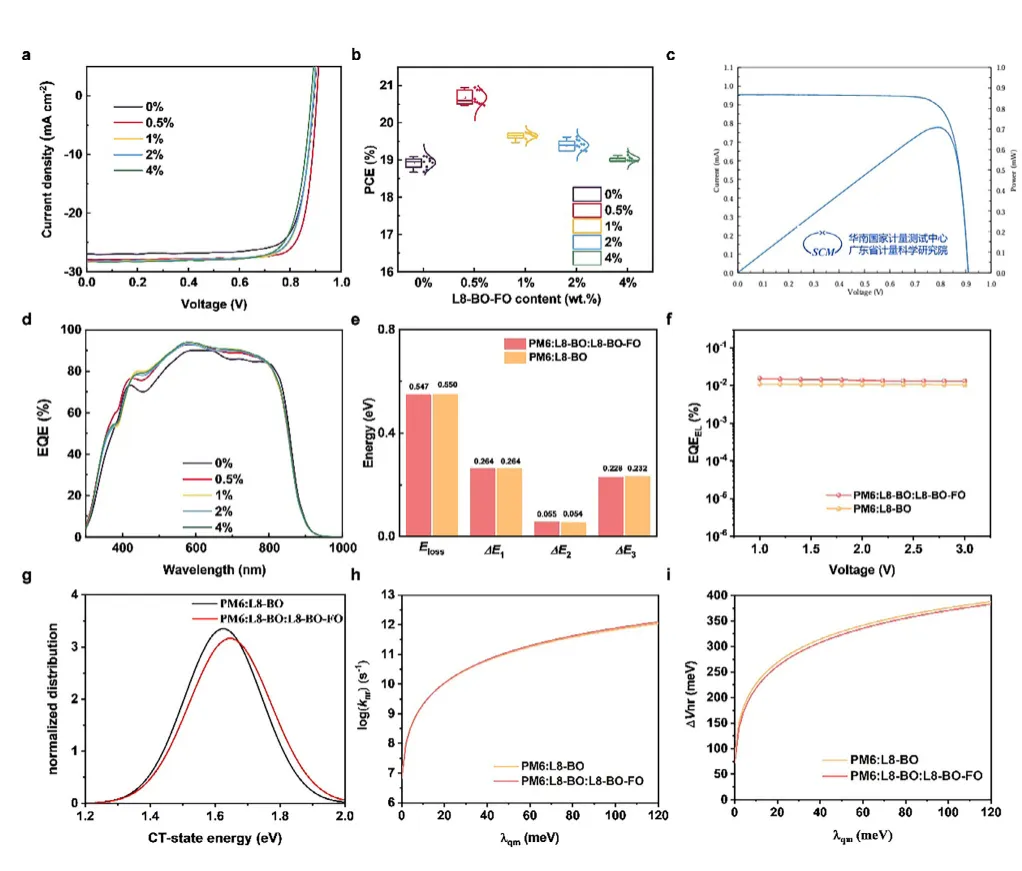

有机材料通常介电常数低，导致光生激子束缚能高，难以解离成自由电荷。研究团队通过引入高介电常数的客体受体 L8-BO-FO（ εr=7.41 ），提高了活性层的整体介电常数。根据公式 ，更高的介电常数有效屏蔽了库仑相互作用，降低了激子束缚能。实验数据显示，三元体系的电荷转移态能量（ ECT ）从1.625 eV提升至1.646 eV，这减小了激子解离的能量势垒，使得激子解离效率从98.7%提升至99.4%。
第二，抑制非辐射复合与能量损失。

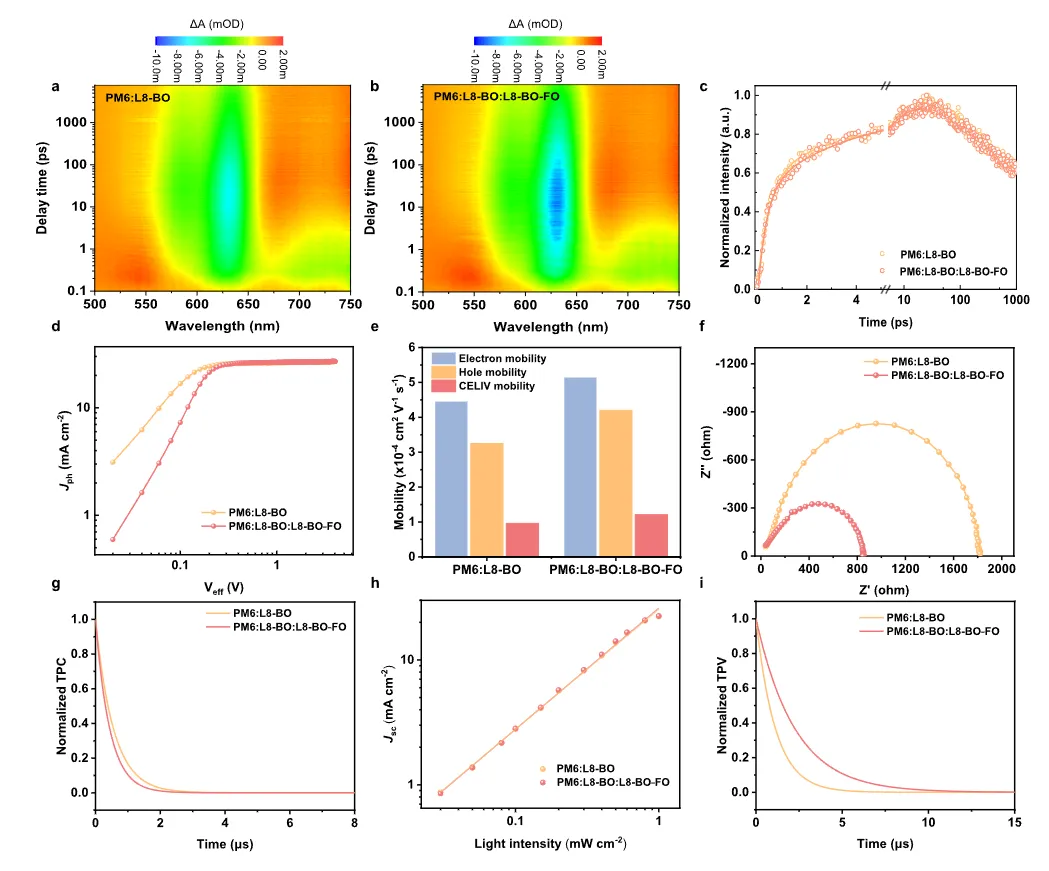

高介电环境不仅有利于解离，还能减少电荷复合。由于介电屏蔽效应减弱了电子-空穴对的库仑吸引，电荷转移（CT）激子更容易解离为自由载流子，从而抑制了双分子复合（bimolecular recombination）。此外，研究发现引入 L8-BO-FO 后，斯托克斯位移（Stokes shift）减小，表明电子-振动耦合被抑制，这直接降低了非辐射复合导致的电压损失（ ΔE3 从0.236 eV降至0.225 eV）。
第三，优化分子堆积与电荷传输。

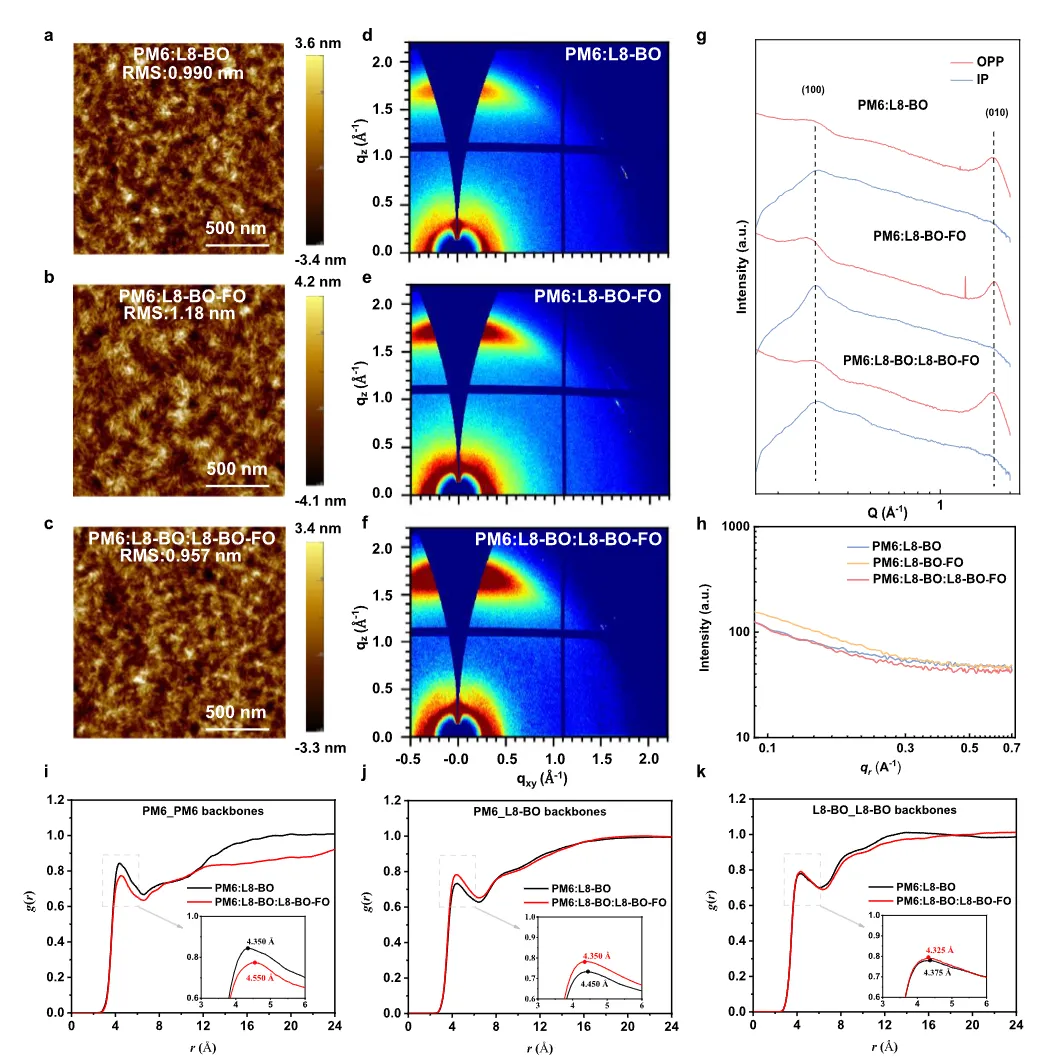

除了介电效应，L8-BO-FO 的引入还起到了“分子胶”的作用。分子动力学（MD）模拟和GIWAXS表征显示，L8-BO-FO 促进了受体分子间更紧密的 π−π堆积（距离从3.79 Å缩短至3.77 Å），并形成了更有序的纤维网络结构。这种微观形貌的优化使得电子/空穴转移速率加快，电荷载流子的迁移率更加平衡，从而显著提升了填充因子（FF）和短路电流（ Jsc ）。
________________________________________
💡 创新点
这篇文章在材料设计和器件物理应用上具有显著的突破。
第一，独特的分子侧链设计策略。

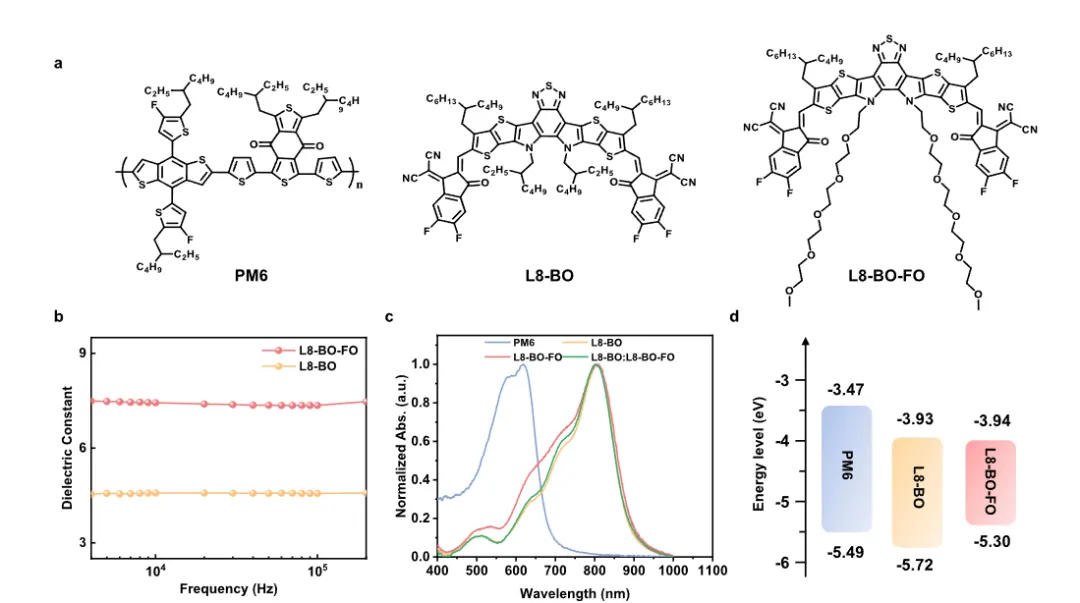

作者没有通过复杂的共轭骨架修饰，而是巧妙地将受体分子（L8-BO）支化的烷基侧链替换为二甲醚单元（dimethyl ether units）。这种极性侧链修饰显著增加了分子的偶极矩（从3.08 D提升至6.63 D），从而在不改变主体光电特性的情况下，特异性地大幅提升了材料的介电常数（从4.57提升至7.41）。
第二，实现了超高效率与厚度不敏感性的结合。
通常情况下，为了追求高效率，活性层需要做得非常薄（约100 nm），但这不利于大面积制备。得益于高介电常数带来的优异电荷提取能力和对复合的抑制，该三元器件在活性层厚度仅为 110 nm 时实现了 21.0% 的认证效率（20.43%），这代表了当时单结有机太阳能电池的最高效率之一。
第三，解决了厚膜器件的效率衰减难题。

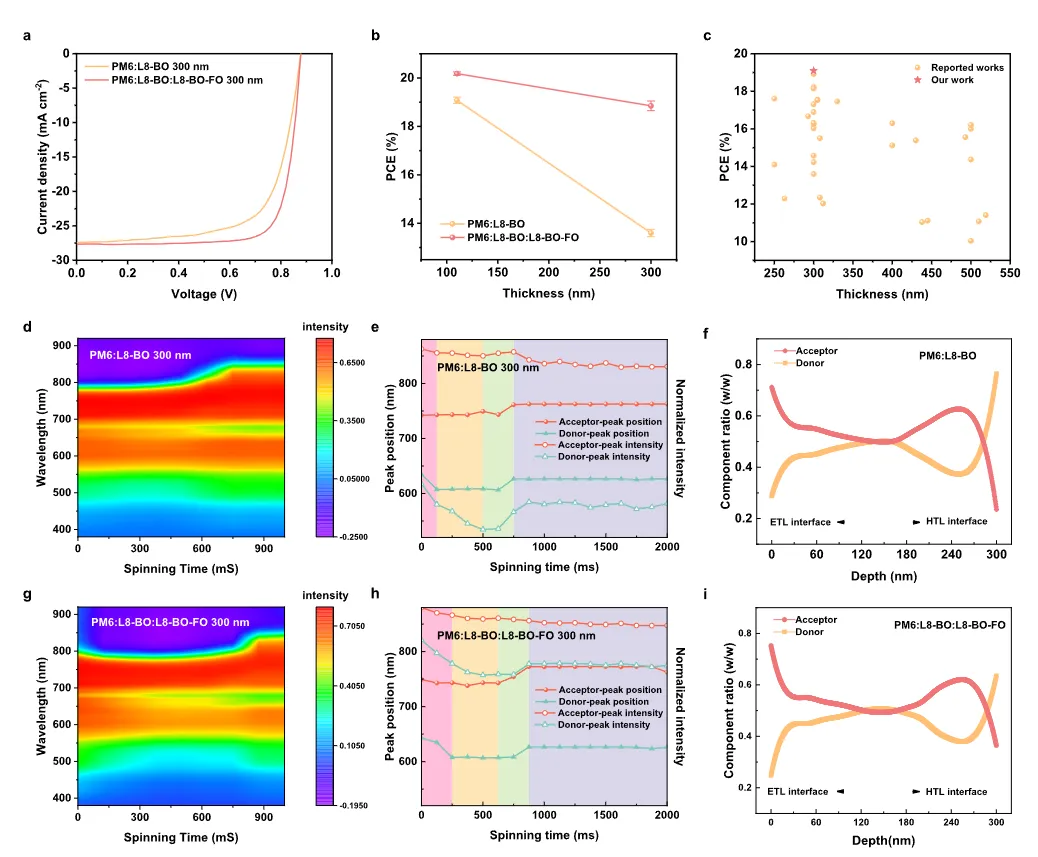

这是该研究最具应用价值的创新点。在工业生产中，厚膜（>300 nm）涂布更稳定。该研究证明，由于 L8-BO-FO 优化了薄膜形成动力学和垂直相分离（促进了受体在电子传输层附近的富集），器件在活性层厚度增加到 300 nm 时，效率依然能保持在 19.1%。这消除了厚膜器件与薄膜器件之间的巨大效率差距，为有机太阳能电池的商业化大规模生产扫清了关键障碍。
相关研究成果以“Ultra-High Dielectric Acceptor Enables 21% Efficiency and Thickness-Insensitive Organic Solar Cells”为题，发表在国际顶级期刊Advanced Materials上
声明：本文仅供科研交流，非盈利用途。若存在侵权或疏漏，请联系删除。文中可能AI生成内容仅供参考，欢迎批评指正。
